将信号与噪声分离

使用带有定制专用集成电路 （ASIC） 的便携式示波器执行数字调试，该电路提供的垂直分辨率是其他通用示波器的四倍，注入噪声是其他通用示波器的一半。 使用示波器进行调试可以发现噪声之外的小信号，捕获最轻微和罕见的信号毛刺，从而排除设计故障并确保产品质量。

使用 14 位模数转换器 （ADC） 将垂直分辨率提高四倍。

查看具有 50 µVRMS 本底噪声的较小信号。

以 1.3 M 波形/秒的更新速率查找信号毛刺。

以全采样率和 100 Mpts 的深存储器捕获更长的时间跨度。

显示多达 4 个独立信号并单独控制缩放。

使用区域触发在几秒钟内隔离信号 — 只需在屏幕上画一个框即可。

使用 Keysight Fault Hunter 表征信号、寻找错误并自动保存。

使用快速傅里叶变换、直方图和波特图执行高级分析。

调试分辨率为 4 倍、本底噪声为 1/2 的设计

通过使用示波器进行调试来确保产品质量，该示波器可以看到噪声之外的小信号

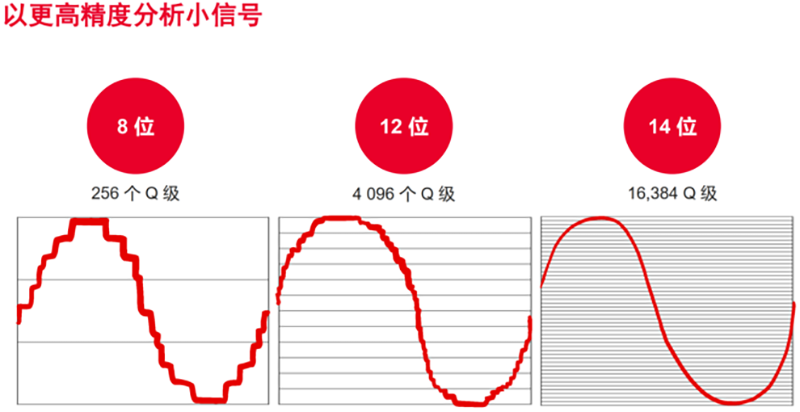

14位 ADC提供4倍的分辨率

实现高垂直精度的关键元件是 ADC。 ADC 位数越多，垂直分辨率越高，信号表示就越准确。

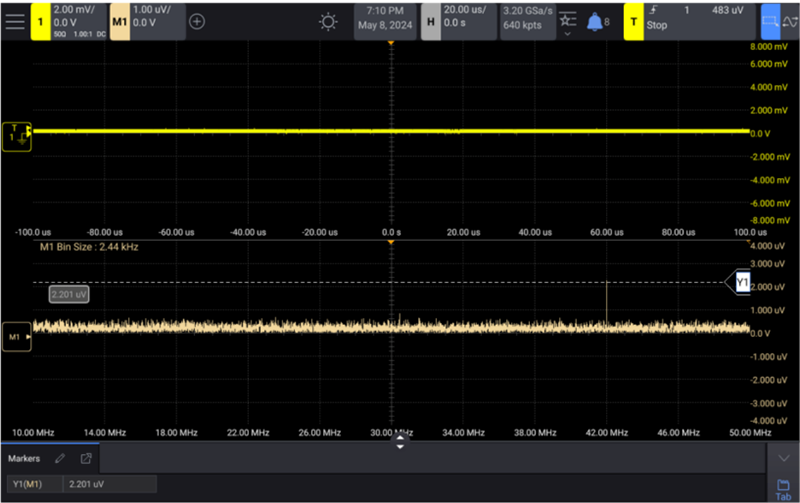

低底噪，捕获具有 50 µVRMS 本底噪声的较小信号

所有电子设备（包括示波器）都会产生一定程度的噪声。 但是，目标是尽可能减少噪声。 较低的本底噪声意味着示波器对信号的影响较小，从而实现更准确的测量。

Keysight InfiniiVision HD3 在全 1 GHz 带宽下具有 50 µVRMS 的本底噪声，在噪底性能方面树立了新的标杆。 您可以通过 HD3 上的带宽限制和波形平均选项进一步降低噪声。

高级分析功能

使用高级软件功能自动进行复杂测量：

使用快速傅里叶变换 （FFT） 将时域信号转换为频域信号。

将信号与预定义模板进行比较，以便通过模板测试进行快速通过/失败分析。

使用波形和测量直方图分析抖动和噪声的统计分布。

使用波特图执行频率响应分析。

通过区域触发在几秒钟内隔离信号 - 只需用手指在屏幕上画一个框即可。

使用 Fault Hunter表征信号、寻找错误并自动保存。

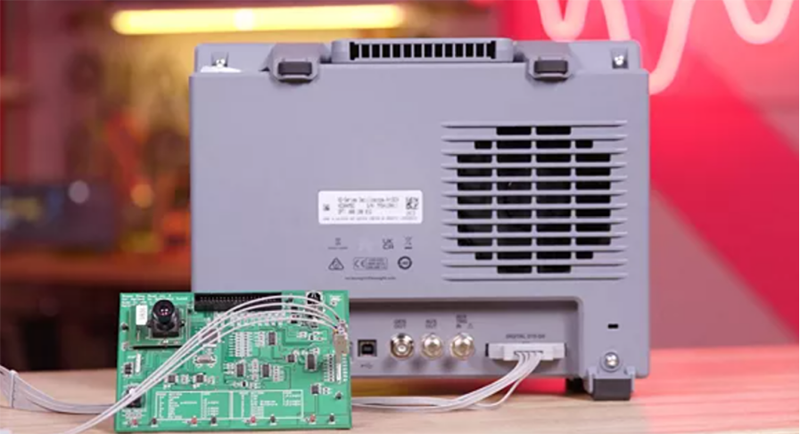

七合一仪器

HD3 不仅仅是一台示波器，还可以帮助您节省宝贵的工作台空间，通过支持额外的仪器集成，在相同的占地空间内提供更多功能：

具有 2 个或 4 个模拟通道的示波器

混合信号示波器，可添加 16 个数字通道

协议分析仪

频率响应分析仪（波特图）

100 MHz 任意波形发生器

三位数字电压表

带累加器的 8 位计数器
